安防弱電系統防雷接地工程非常重要，當發生設備損壞的時候才想到可能是雷擊的緣故，提前做好防雷工作才是正道！

系統概述

1、所有從戶外引入的、穿越各級雷電防護分區的、引入信息機房的管線均需設置SPD。電涌保護器宜安裝在配電箱或信息系統的配電設備，SPD連接線全長不宜超過0.5m。室外攝像機應加裝電涌保護器。
2、安防弱電系統接地采用共用接地裝置，其接地電阻不應大于1Ω。各消防控制室、弱電機房、弱電豎井設專用接地板。機房、弱電豎井內的弱電設備及金屬箱體等均應可靠接地。
3、專用接地線應選用銅芯絕緣導線，其線芯截面積不應小于6mm²。從機房設置專用接地干線引至接地體，應選用銅芯絕緣導線其線芯截面積不應小于25mm²。弱電間應采用專用接地線接至接地端子箱內。弱電系統防雷接地做法必須滿足相關規范。
4、進、出建筑物的信號線纜（包括光纜的金屬芯），宜選用有金屬屏蔽層的電纜，并宜埋地敷設，在直擊雷非防護區或直擊雷防護區與第一防護區交界處，電纜金屬屏蔽層應做等電位連接并接地。

系統技術要求

一級防雷由強電單位設計考慮，本工程主要考慮弱電系統的二級防雷及三級防雷。信號防雷主要對室外進線進行防護，防止浪涌電流對機房內的貴重設備造成損害。
1、電源防雷部分
機房內各個配電箱和UPS輸出設備前端，配置的二級防雷模塊；
在重要設備前裝三級防雷器，各電話、網絡機房內每個機柜內為雙回路UPS電源配置三級防雷器。
2、信號防雷部分
信號防雷部分主要針對進出建筑的信號線纜防雷，如室外廣播、室外攝像機，室外大屏等防雷。
3、接地部分：
弱電系統接入建筑物聯合接地體接地，其接地電阻不大于1Ω，弱電豎井接地干線采用40x4鍍鋅扁鋼，40x4鍍鋅扁鋼在弱電井道內與土建提供的接地端子采用BVR50連接。
弱電設備間內所有設備外殼必須與接地干線連接，采用BVR-1x6接地線連接至接地端子箱,機房通過BVR-25連接到就近弱電間內的弱電接地端子箱。
所有機房內采用40x4銅排均壓環，與機房內土建提供的接地端子連接。各機房的直流地網單獨從MEB端子引BVR50線接地。

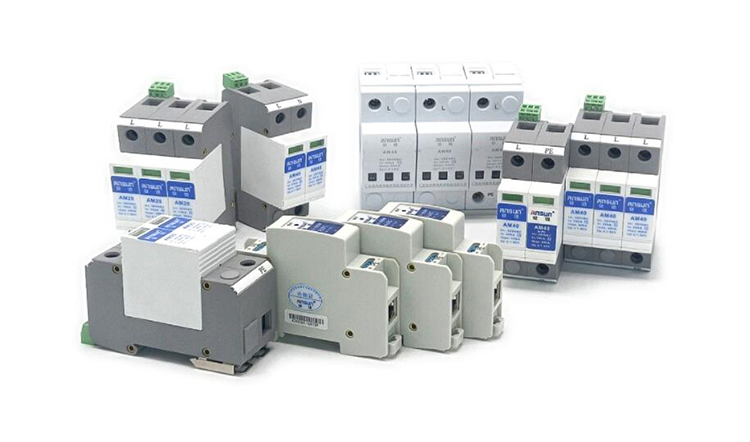

防雷器類型技術參數 二級防雷器
三相四線、熱脫扣、短路保護熔絲、智能模糊工作狀態判斷（熱備份）、雷擊記數、阻燃防爆、遙信輸出

三級防雷器
三相四線C級保護，持續耐壓：385V；最大放電電流（單片）：40KA；標稱放電：20KA；保護電壓：<1.9KA；響應時間：<25ns

三級電源防雷器
持續耐壓：320V；最大放電電流（單片）：20KA；標稱放電：10KA；保護電壓：<1.5KA；響應時間：<25ns

網絡信號防雷器
放電電流：500A；導通電壓：10V；防護電壓：10V；接口形式：RJ45；響應時間：<1ns；插入損耗：<-0.5db(100M)

廣播信號防雷器
最大放電電流：15KA；標稱放電：5KA；工作電壓：110V；持續耐壓：170V；保護電壓：800V；安裝方式：并聯

攝像機電源防雷
最大放電電流：20KA；標稱放電：10KA；工作電壓：24V；工作電流：5A；保護電壓：60V；安裝方式：串聯；
適用于攝像機12V電源保護

攝像機電源防雷
最大放電電流：20KA；標稱放電：10KA；工作電壓：24V；工作電流：5A；保護電壓：100V；安裝方式：串聯；
適用于攝像機24V電源保護

防雷接地工作界面：一級防雷由強電單位設計考慮，弱電井道內由土建提供的接地端子。
雷電對安防弱電系統的損害途徑是多方面的，重要的是在監控系統的設計施工之前，就要考慮到監控系統所處的地理環境，設計合適的線纜布放方式、屏蔽及接地方式。總之，防雷保護設計應綜合考慮，才能達到想要的效果。
