現場浪涌抑制柜是一種專門用于保護現場設備和電力系統免受雷擊、電力浪涌等瞬態過電壓影響的設備。正確配置浪涌抑制柜能夠有效地提高系統的可靠性和設備的使用壽命。以下是關于現場浪涌抑制柜配置的關鍵組件與配置步驟。

一、配置原則
1、全面防護：浪涌抑制柜應針對整個電氣系統進行全面防護，包括配電網絡、電源線路、信號線路、數據通訊線路等，確保各類設備都能得到有效的浪涌保護。
2、分級保護：根據現場的電力分布和設備重要性，浪涌抑制柜的配置應采取分級保護原則，通常分為一級、二級、三級保護，各級保護器之間應協調配合。

二、浪涌抑制柜的關鍵組件

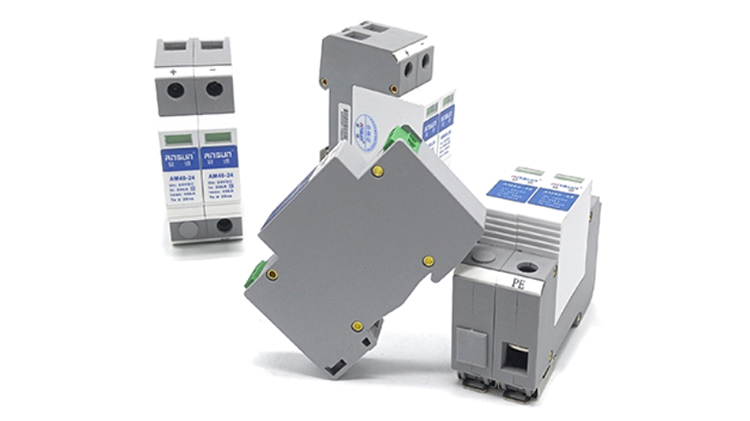

1、一級浪涌保護器
作用：主要用于應對來自外部電源線的高能量雷電流和瞬態過電壓，通常安裝在電力系統的進線端。
規格選擇：根據電力系統的額定電壓和可能的浪涌電流選擇合適的標稱電壓（Un）、最大持續運行電壓（Uc）和最大放電電流（Imax）。
2、二級浪涌保護器
作用：用于進一步鉗位經過一級保護后殘余的浪涌電壓，保護下游設備免受較低能量的浪涌影響。
規格選擇：二級保護器的電壓保護水平（Up）應低于一級保護器，放電能力通常為In 10kA至40kA。
3、三級浪涌保護器
作用：用于精細保護，通常安裝在敏感設備或終端設備的前端，進一步減少浪涌對設備的影響。
規格選擇：三級保護器的電壓保護水平（Up）應盡可能低，適合保護精密電子設備。
4、電源隔離開關
作用：用于在維護或故障時斷開電源，確保安全操作。
規格選擇：根據電力系統的電壓和電流需求選擇合適的開關。

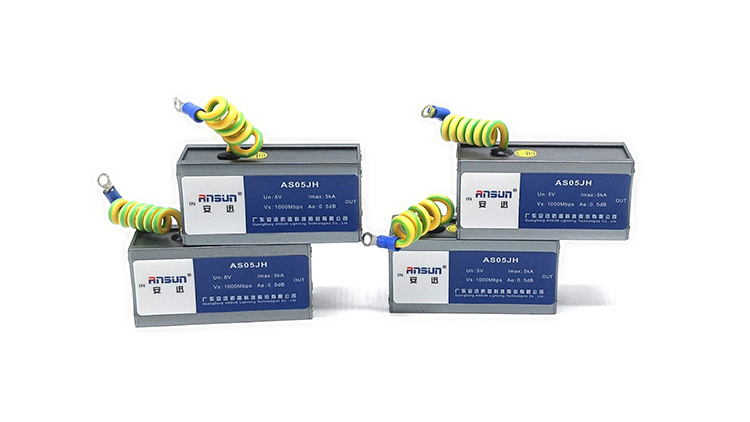

5、信號線路保護器
作用：用于保護數據、通信、控制信號線路，防止雷擊和電磁干擾對信號設備的損害。
參數選擇：根據信號類型選擇適當?shù)谋Ｗo(hù)器，如RS-485、以太網、電話線等，確保信號傳輸?shù)姆€(wěn)定性和設備安全。
6、監控和報警系統
作用：實時監控浪涌抑制柜的運行狀態，并在浪涌保護器失效或異常時發出報警。
配置要求：可選配狀態指示燈、遠程監控模塊和聲音報警裝置。 三、浪涌抑制柜的配置步驟
1、需求分析
確定保護范圍：明確需要保護的設備和系統，考慮電力系統的結構、設備的敏感性、環境條件以及雷電活動頻率。
確定浪涌保護等級：根據電力系統的風險評估，確定需要配置的浪涌保護器的級別（一級、二級、三級）。
2、選擇浪涌保護器
一級保護器：選擇適用于高能量雷電流的浪涌保護器，確保其標稱電壓（Un）與系統電壓相匹配，并有足夠的放電能力（Imax）。
二級保護器：選擇電壓保護水平（Up）適合的浪涌保護器，用于對一級保護后的剩余浪涌進行進一步鉗位。
三級保護器：選擇具有最低電壓保護水平（Up）的浪涌保護器，保護精密設備。
3、接線配置
接線圖設計：根據浪涌抑制柜的設計要求，繪制詳細的接線圖，明確相線、中性線、接地線的連接順序和方法。
接地系統：配置合適的接地系統，確保接地電阻低于4歐姆，并使用符合標準的接地材料。
4、安裝與調試
浪涌保護器安裝：將一級、二級、三級浪涌保護器分別安裝在相應位置，確保接線正確無誤。一級保護器應盡可能靠近電源入口處。
電源隔離開關：安裝隔離開關，確保在浪涌保護器出現故障時可以安全斷電維護。
監控和報警系統：安裝監控模塊和報警系統，確保浪涌抑制柜的運行狀態實時可見，能夠及時發現并處理異常情況。
接地測試：在安裝完成后，測試接地系統的接地電阻，確保其符合規范要求。
5、系統測試
功能測試：模擬浪涌條件，測試?yán)擞勘Ｗo(hù)器的響應情況，確保其能夠在規定時間內快速鉗位電壓并正常工作。
整體調試：對浪涌抑制柜進行整體調試，確保各組件協同工作，系統穩定運行。
6、文檔與培訓
配置文檔：編寫詳細的配置文檔，包括接線圖、組件清單、測試報告等，便于后期維護和故障排查。
操作培訓：對操作人員進行培訓，確保其了解浪涌抑制柜的工作原理、操作方法以及維護要求。

正確配置現場浪涌抑制柜是保障電力系統和敏感設備安全的重要步驟。結合實際應用場景和環境條件，進行針對性的配置和調試，確保浪涌抑制柜的最佳性能。如果有需要，可以咨詢安迅專業防雷工程師或相關技術人員，獲取更詳細的指導和幫助。
