浪涌抑制濾波器帶2級防雷模塊，配備電源指示、防雷指示、劣化報警及指示、雷擊計數器、防雷熔斷絲、濾波器等,SPD模塊采用采用B+D復合型一級浪涌保護器及限壓型二級浪涌保護器組合。

適用范圍：
安迅浪涌抑制濾波器-復合型濾波電源防雷箱主要安裝在配電房、配電柜、交流配電屏、開關箱和其它重要設備、容易遭受雷擊設備的電源進線處,以保護設備免遭沿電源線路侵入的雷擊過電壓造成的損害;可廣泛應用于通信、電力、交通、金融、鐵路、民航等系統的主電源防護。
·復合型電源防雷箱廣泛應用于通信、電力、廠礦、金融、民航、鐵路等系統的主電源防雷擊及過電壓保護；
·建筑物總配電屏，配電柜，配電箱，須安裝第一級防雷設施的環境；
·無人執守但須安裝第一級帶遙信指示的防雷設備的環境； 需要有第一級防雷失效指示及報警指示及雷電泄放記錄環境；
·小面積但要求兩級電涌保護的環境；
·需要濾波+防雷的使用環境。

產品性能參數及特點：
性能特點：
· B+D級保護通流量大，殘壓極低，響應時間快；
· 采用最新滅弧技術，徹底避免火災；；
· 采用溫控保護電路，內置熱保護；
· 自帶遠程告警干接點，便于遠程監控；
· 配備雷電計數器，準確記錄雷擊次數；
· 帶有電源狀態指示燈，指示防雷器工作狀態；
· 核心元件采用國際知名品牌，性能優異；
· 結構嚴謹，工作穩定可靠；
·帶濾波功能。

Specification

IEC 61643-11 Ratings
Model	AM-L/N-X
Max Continuous Operating Voltage (Uc)	320VAC
discharge current（Preceding Stage）	L-N：12.5kA(10/350μs)     N-PE：50kA(10/350μs)
Nominal discharge current（Backward Stage）	L-N：50kA(8/20μs)        N-PE：60kA(8/20μs)
Protected Mode	L1,L2,L3-N,N-PE
Rated Load Current (IL)	63A
Filtering	-40 dB @ 100 kHz
Protection level	≤1200V
Response time	≤25ns
Lightning counter	0～99
Dimension（mm）	450*340*130
Connecting diameter(mm2）	10-25 mm²
Protection Level	IP20
Installation	indoor wall hanging
Working conditions	Temperature:－40～＋85℃； Relative humidity:≤95％(25℃); Elevation≤3km
Note: For latest information, please contact ANSUN company

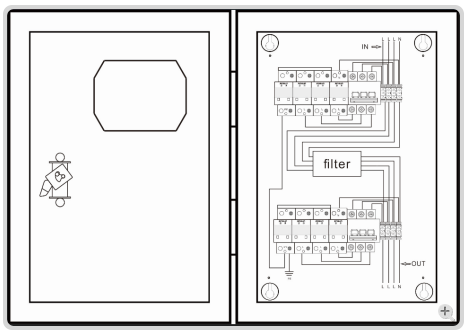

Wiring Diagram
