RS485通信傳輸是工控系統常用的傳輸模式，在系統布線中，RS485線纜會連接各個設備，如果線纜被感應雷侵入會造成RS485設備的損壞，這時候就需要安裝RS485防雷器了，那么RS485信號防雷器如何接線呢？

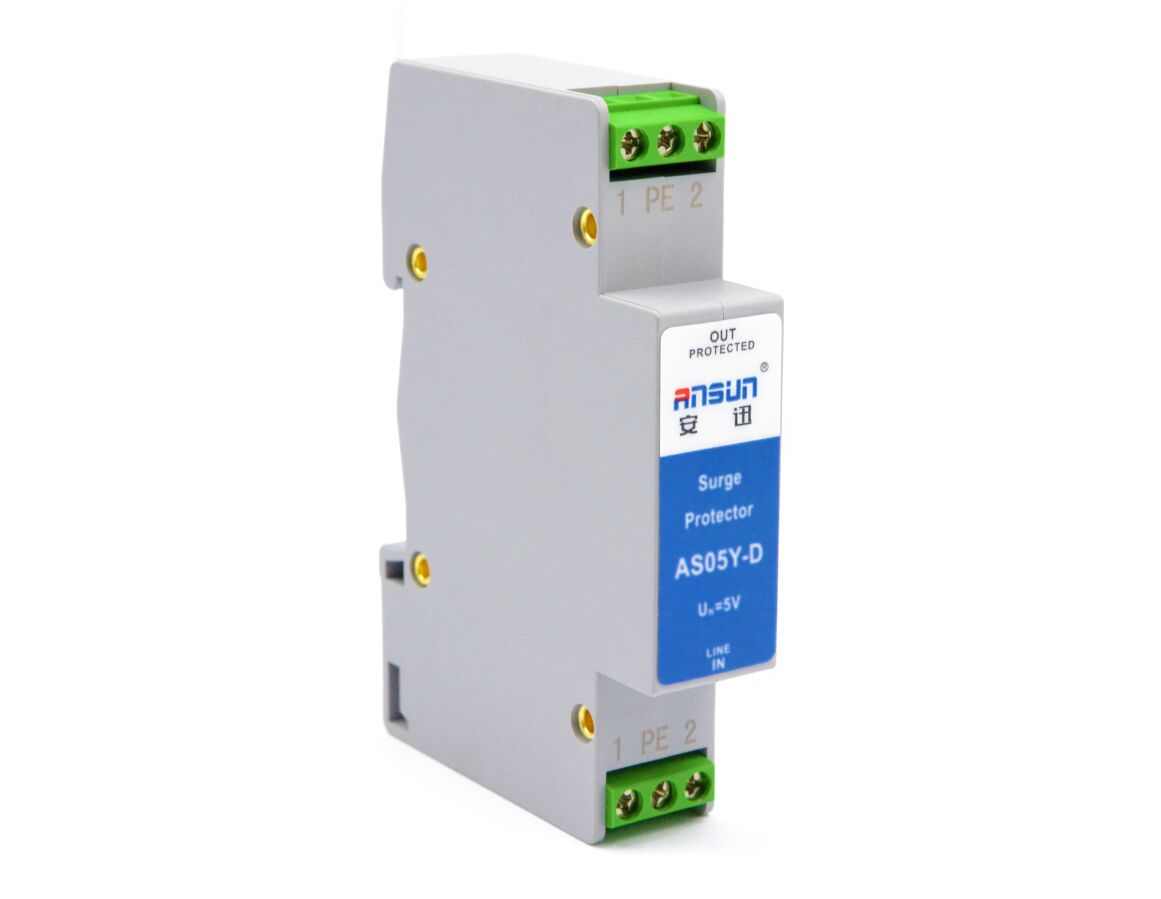

RS485防雷器串聯在485中，相當于把485線纜切斷，防雷器串在里面。485的AB線路接入防雷器的12端口即可，防雷器輸入的12和輸出的12端口是對應的。
防雷器的PE端子在接地即可，兩端PE只需要接一端就可以，推薦是輸入端PE接地。
安裝時注意防雷器輸入和輸出兩端的線路要分開，不要捆在一起避免感應。
下圖為安裝圖：
