高空瞭望攝像機防雷解決方案
2020-05-30 12:16:01
高空瞭望攝像機因其處在大樓頂部，極易遭受雷擊侵害，所以防雷措施必不可少。 雷電對高空瞭望攝像機侵害的主要方式分為直擊雷和感應雷2種， 一、直接雷的防護 為防止雷電直接擊中高空
高空瞭望攝像機因其處在大樓頂部，極易遭受雷擊侵害，所以防雷措施必不可少。
雷電對高空瞭望攝像機侵害的主要方式分為直擊雷和感應雷2種，
一、直接雷的防護
為防止雷電直接擊中高空瞭望攝像機，該攝像機需處于避雷針的保護范圍內。現在有些樓頂沒有避雷針，只有避雷帶，而且攝像機處于最高點，這種情況風險比較高，需要單獨加裝避雷針，
避雷針也叫引雷針，目的是讓樓頂發生直接雷擊不要打中高空瞭望攝像機，而是在避雷針上接閃。
二、感應雷防護
感應雷危害指的是雷擊電磁脈沖（LEMP）所產生的感應浪涌通過攝像機電源線路和信號線路侵入設備造成損壞，監控系統中因雷擊造成的損壞大部分是感應雷造成的。
所以應在攝像機電源線和信號線路上安裝防雷器進行感應雷防護。
1：經濟型感應雷防護
可選用電源+網絡二合一防雷器，每一個攝像機配一個，串聯在攝像機的電源線和網線中。
品牌：安迅
名稱：電源網絡二合一防雷器
型號：AJ2C
主要參數：
標稱工作電壓：12V,24V,36V,220V可選，
標稱放電電流：5kA
最大通流容量：10kA
接口：電源：2P壓接式端子，信號：RJ45
傳輸速率：100Mbps
插入損耗：≤0.5dB

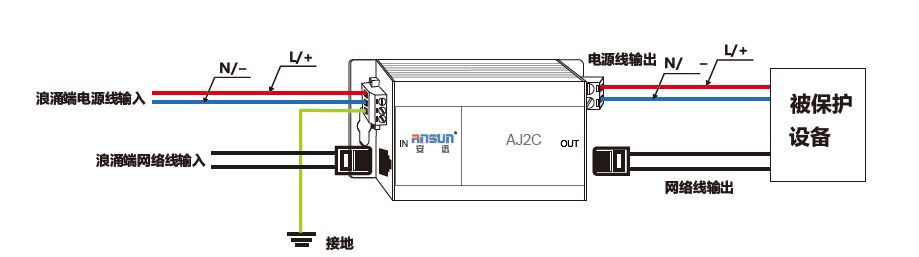

接線圖如下：
2：高端隔離型防雷
目前主流的防雷模塊均需要通過接地泄放雷電浪涌，在無法做接地或接地地網不合格電阻過高的情況下，防雷器殘壓值會很高，該類防雷器效果會失效或大打折扣。。
所以實際工程中常出現防雷器動作了，但是設備還是壞了的情況。
隔離防雷器原理為防雷元件+隔離元件的設計思想，對接地電阻要求低，兩端為隔離狀態，防護效果好。
針對高空瞭望攝像機這種高風險設備可選用隔離型產品。
安迅公司有專用隔離型網絡二合一防雷器，隔離型電源防雷器，隔離型網絡信號防雷器等產品。
詳情請咨詢安迅防雷www.ansunsp.com
