1. 網絡防雷器數據速度與信號帶寬
以太網傳輸必須先分清“信號帶寬”與“數據速率”兩個概念，從單位上就可區分，一個是MHz,一個是Mbps。五類（原五類線標準已經廢棄，現在提到的五類都是指超五類）、六類線都可以跑千兆數據，只是五類六類線自身的信號帶寬不同，執行協議類型有區別。舉個例子，一條路有多寬和路上的車能跑多快，是兩個概念，但存在著一定關聯，當車多又想跑得快，那就要路更寬。
五類線的信號帶寬最大為100MHz，數據最高可以跑1000Mbps。
六類線的信號帶寬最大為250MHz，數據最高可以跑5Gbps。
通過不同的協議類型達到數據速度的變化。
我們?nèi)粘Ｕf的百兆網千兆網絡防雷器都是指數據速率的百兆和千兆！
2. 以太網傳輸標準
千兆位以太網標準主要針對三種類型的傳輸介質：單模光纖；多模光纖上的長波激光（稱為1000BaseLX）、多模光纖上的短波激光（稱為1000BaseSX）；1000BaseCX介質，該介質可在均衡屏蔽的150歐姆銅纜上傳輸。IEEE802.3z委員會模擬的1000BaseT標準允許將千兆位以太網在5類、超5類、6類UTP雙絞線上的傳輸距離擴展到100米，從而使建筑樓宇內布線的大部分采用5類UTP雙絞線，保障了用戶先前對以太網、快速以太網的投資。
1000Base-T與100Base-T采用相同的傳送時鐘頻率，但是利用了一種更加強大的信號傳輸和編/解碼方案，該方案可以在鏈路上較100Base-T多傳送一倍的數據。（摘自百度百科）
可見測試千兆網絡可以在100MHz或250MHz信號帶寬上跑出1000Mbps的速度。下表是各類網線類型對應的數據速度。
|
標準類型 |
數據速度 |
線對 |
電纜級別 |
信號帶寬 |
|
10BASE-T |
10Mbps |
2 |
Cat3 |
10MHz |
|
100BASE-T4 |
100Mbps |
4 |
Cat3 |
15MHz |
|
100VG-AnyLAN |
100Mbps |
4 |
Cat3 |
15MHz |
|
100BASE-TX |
100Mbps |
2 |
Cat5 |
80MHz |
|
ATM-155、TP-PMD |
155Mbps |
2 |
Cat5 |
100MHz |
|
1000BASE-T |
1000Mbps |
4 |
Cat5/5e |
100MHz |
|
2.5GBase-T |
2.5Gbps |
4 |
Cat5e |
100MHz |
|
1000BASE-TX |
1000Mbps |
4 |
Cat6 |
250MHz |
|
ATM-1.2G、FC1.2G |
1000Mbps |
4 |
Cat6 |
250MHz |
|
5GBASE-T |
5Gbps |
4 |
Cat6 |
250MHz |
各種應用標準協議對應的數據速度、線纜、信號寬度（摘自FLUKE技術手冊）

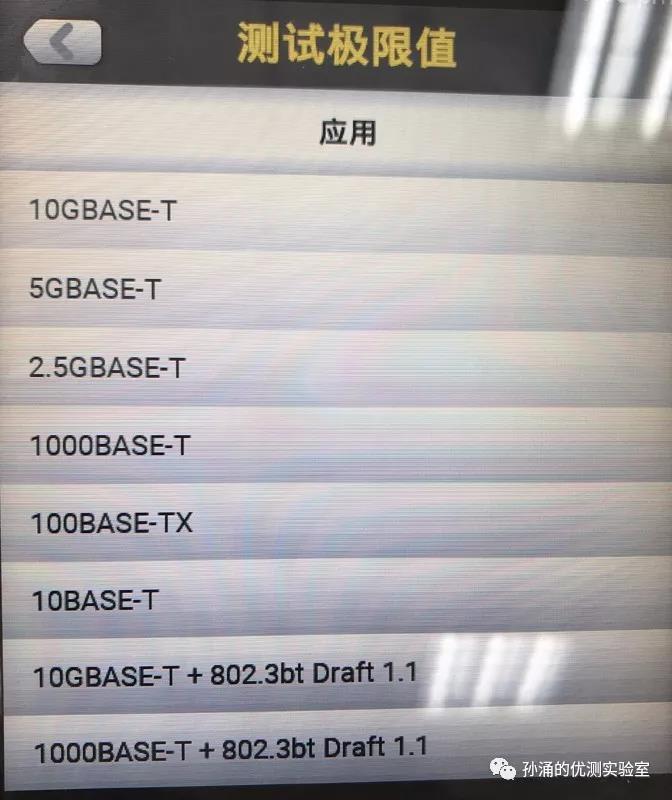

每個應用標準都有對測試極限值的規定，選定標準也就選定了判定依據。
常見的百兆網防雷器，使用2對線防護的，應選用Cat5 100BASE-TX，測試頻帶80MHz，測試數據速度100Mbps。
常見的千兆網防雷器，使用四對線防護的，首先確認跳線是五類？六類？，再選用對應的五類：Cat5e 1000BASE-T，測試頻帶250MHz，測試數據速度1000Mbps；六類：Cat61000BASE-TX、ATM-1.2G、FC1.2G，測試頻帶250MHz，測試數據速度1000Mbps。千兆網均使用4對線防護。

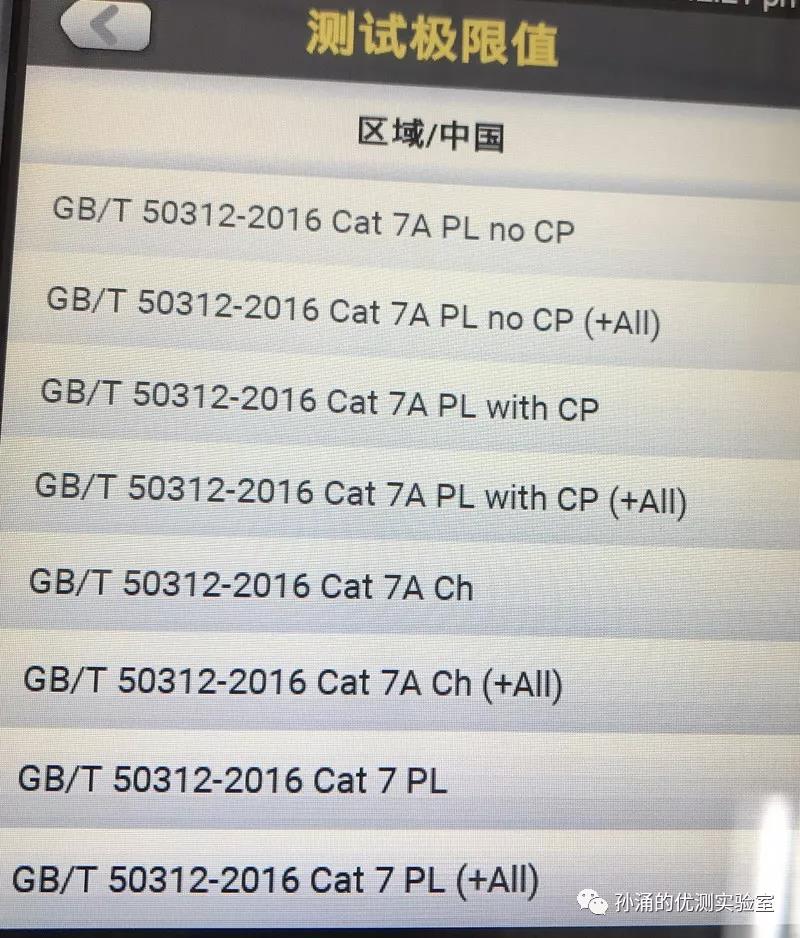

除了應用標準外，還要按不同國家或地區的標準進行測試，例如IEEE802.3；GB/T50312-2016 Cat 6/5e CH等標準幾個標準用來測試以太網，標準中均有對應的類型協議，例如，衰減、回?fù)p、串?dāng)_等。
3.測試跳線選擇。

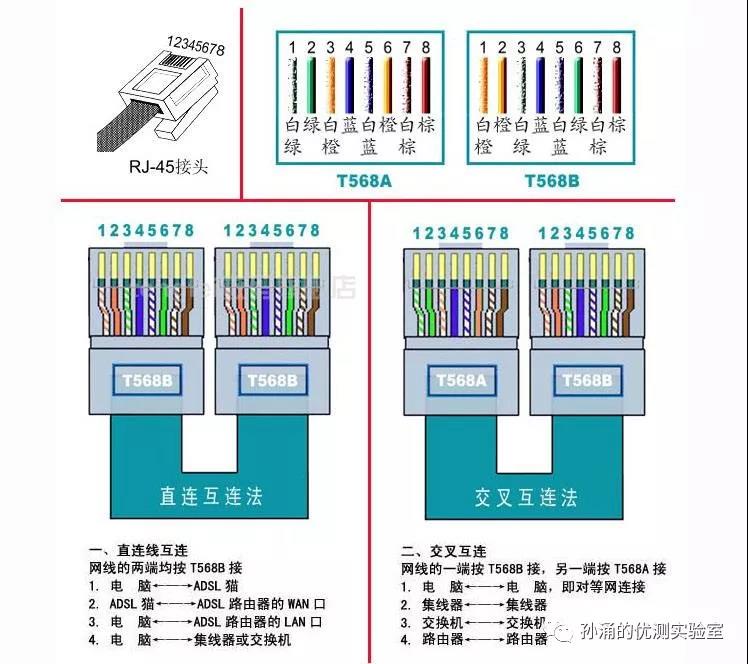

防雷器是串接到信道（CHANNEL）中,串接需要跳線完成。按照T568A和T568B規則制作的跳線使用不同應用目，如下圖。防雷器配套的條線首先要符合目標應用的要求。

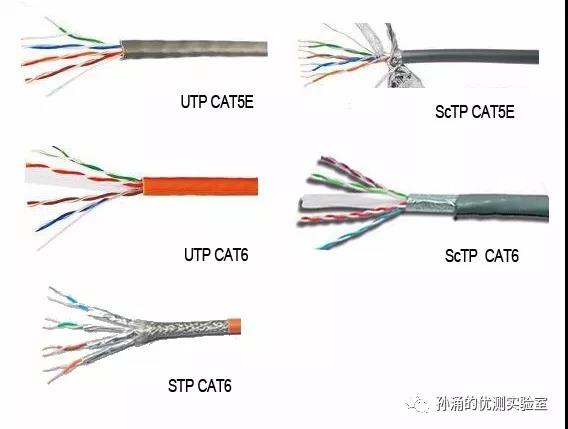

百兆網、千兆網防雷器所需要的線纜類型應按Cat5e或Cat6區分，六類線一般采用隔離骨架，單股線徑更粗，并且做到按不同使用環境選擇：UTP無屏蔽；ScTP\FTP外層屏蔽；STP全屏蔽（線對與外層均屏蔽）可以參照以下示意圖。
作為測試機構，應以STP CAT6跳線，作為測試備用跳線。將所有測試結果反應為防雷器試樣本身，而不是跳線。
總之，百/千兆以太網絡防雷器的通訊參數并不是在100/1000MHz信帶寬度下測試衰減、回?fù)p或串?dāng)_等參數，更不是用平衡非平衡轉化器在矢量視頻網絡分析儀上測試，這是基本概念的混淆。
