1.續流現象：
（1）沖擊相角對續流的影響

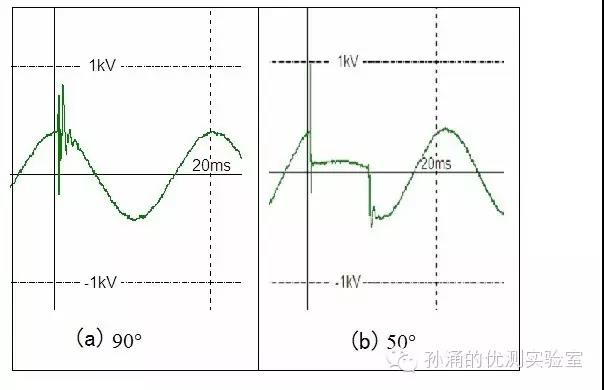

通過大量實驗證實，沖擊施加在40°、50°、60°最易導致浪涌保護器產生續流，甚至爆炸燃燒，而并非90°最易產生續流。圖1（a）和（b）是同一試品在相同試驗條件下所動作的波形圖。
（2）工頻Uc的高低對續流的影響

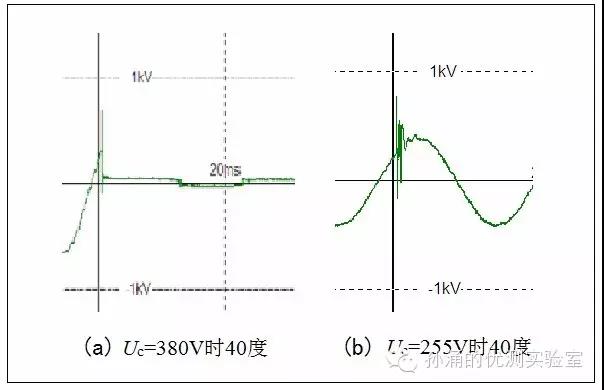

同一型號浪涌保護器在Uc=380V及Uc=255V，在同一相位觸發8/20μs沖擊電流條件下，出現不同的結果如圖2（a）、3（b）所示。

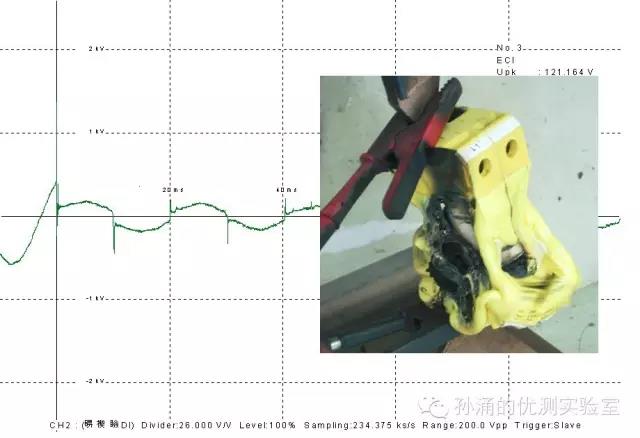

從對比試驗中可以看出：（a）Uc=380V時續流出現并無法自斷，工頻電壓短路入地，SPD最終起火燃燒； Uc=255V沒有產生續流，SPD完好；（b）測試中Uc的高低，某種程度上決定了浪涌保護器出現續流的幾率和大小。




2、正確的分析方法
2.1相位分析
工頻負載能力分析方法具體為，每10°為一個負載性能分析時間段，即將一個周期工頻正弦波分割為36段。計算每10°時間段內，工頻電壓變化率K=du/dt，K有正負區別，正值說明這個時間段內工頻電壓是上升的，對于續流的激發和維持，起到輔助作用；負值反之，對續流的產生和維持有抑制作用，K值在0°-90°的數值如表1所示，可以看出K是在遞減的，再將K乘以該角度的即時電壓值可以看到有圖3分布結果，通過該圖可得：在Uc正向上升的40°-60°施加8/20μs電流沖擊時，浪涌保護器是最容易損壞的角度，負向為220°-240°（分析方法同上）。

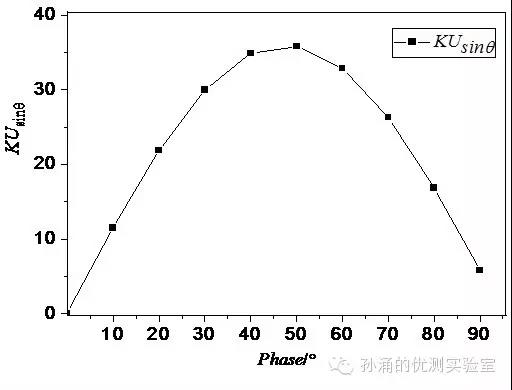

圖3 0-90°區間幅值分布圖

表1 0°-90°區間的K值

2.2 U_c幅值因素分析

按照2.1所示，分別計算U_c=380V及U_c=255V時K(40°-50°)值。

380V下K(40°-50°)=38.9kV/s，255V下K(40°-50°)=26.1kV/s顯然由于U_c的降低，使同一相角的K值降低了32%，以至低出了危險范圍之外。

3.小結：

開關型一級浪涌保護器最易在40°-60°及220°-240°產生續流，而在其它相位產生續流的能力相對較弱，這主要是由于U_c在該相位區間內，電壓變化速率最大所導致的，并引入了變量K和來表征。

本文轉載自： 孫涌的優測實驗室
