一、防雷平面圖
    防雷平面圖為描述防止雷電對建筑物、電氣設備和電氣裝置危害的外部和內部防雷擊裝置的電氣圖.
    常見的外部防雷裝置平面圖有避雷針、避雷線保護范圍圖和避雷帶平面布置圖.圖2.14是某建筑物屋頂防雷平面圖。該建筑物為第二類防雷建筑物.在裙房頂部設避雷帶，所有突出屋面的金屬物體均與避雷帶可靠焊接。在建筑物頂部裝設避雷針.共計四根.屋面避雷帶均采用10 mm鍍鋅圓鋼，利用結構柱內兩根16 mm主筋作為引下線，箭頭所示為引下線位置，引下線做法見附圖。該建筑物避雷引下線均利用結構柱內兩根必16 mm主筋.利用條基內水平鋼筋做接地裝置，要求柱內鋼筋上與避雷帶焊接，下與條基鋼筋焊接成電氣通路，柱與柱之間利用條基內水平俐筋連接成閉合回路，接地電阻要求：R≤2Ω。避雷帶做法見《建筑物防雷設施安裝》。利用建筑物金屬體做防雷及接地裝置安裝要求詳見國標。土建施工過程中，電氣人員必須與其密切配合，做好接地與預埋件工作.避雷帶支架每1m一個，轉彎處每0.5m一個。金屬欄桿及金屬門窗等較大的金屬物體與防雷裝置連接，所有突出屋面的金屬物與避雷裝置牢固焊接。

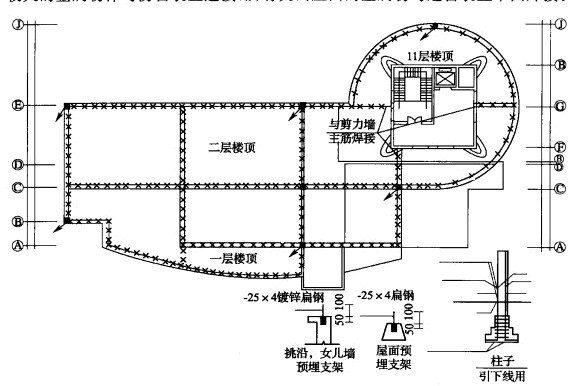

                          圖2.14 建筑物屋頂防雷平面圖
    二、配電系統的防雷裝置圖
    變配電設備的防雷除了采用避雷線防止直接雷擊外，還裝有避雷器防止雷電波沿架空線路引人的保護措施。
    避雷器相當于一個閥門，它并接在電源線路和接地線之間，如圖2.15所示，當雷電波沿架空線路襲來時，避雷器內的間隙被擊穿。雷電流引人地下.使接在線路上的電氣設備免遭高壓雷電波的襲擊.雷電波過后.放電間隙斷開，避雷器又恢復對地的高絕緣狀態。避雷器有閥型避雷器、管型避雷器和放電間隙等型式。

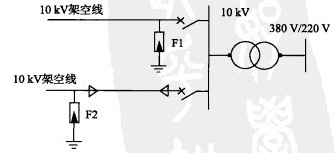

圖2.15 10kv架空進線的防雷保護

三、接地平面圖
    用圖形符號繪制，以表示電氣接地裝置在地面和地中的布置的一種簡圖，稱為接地平面圖。
    電氣設備的接地系統是一個完鑲電氣裝置的重要組成部分，電氣接地工程圖是建筑電氣工程圖中的一種.電氣接地工程圖用來描述電氣接地系統的構成、接地裝置的布置及其技術要求等。
    圖2.16為接地平面圖示例.其文宇說明內容是:為確保聯合接地電阻小于2 Ω.需增加人工輔助接地極，每根柱子均預埋必16 mm鍍鋅圓鋼一根，伸出散水500 mm,頂端埋深800 mm.供增加接地極用.接地極位置由省防雷中心確定，詳見結構圖紙.雷達站主機房及本地終端室門窗處均預留60 mm X 6 mm,l=100 mm鋅扁鋼供等電位聯結用;本建筑物接地形式為TN-C-S.電派進線及所有進出建筑物的金屬管道均應做總等電位連接，并與建筑物組合在一起的大尺寸金屬連接在一起.雷達機房及本地終端室敷設40 mm X 4 mm鍍鋅扁鋼一周，供設備接地用.接地方案由省防雷中心確定，雷達波導人口處預留60 mmX6 mm,l=100 mm鍍鋅扁鋼兩塊.采用40 mm X 4 mm鍍鋅扁鋼引自機房接地干線，強電和弱電電纜橋架應與每層豎井及機房內接地干線連接。

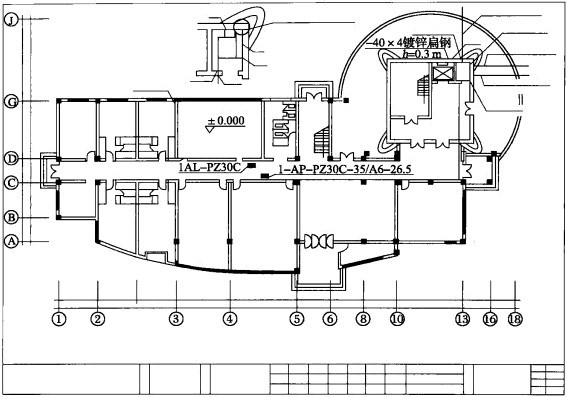

                             圖3（a） 接地平面圖

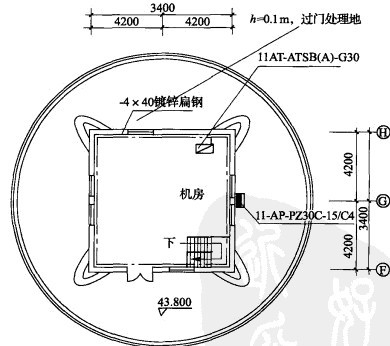

                            圖3（b） 干線及接地平面圖
