（1）一般對線地進行測試，如有需要可對線間測試.對多路輸入輸出防雷產品，隨機抽取一個回路進行測試。

    (2)將標稱耐受能力的8/20 us電流沖擊波形施加在防雷產品的輸人端，正負極性各5次，每次沖擊間隔時間為3 min，在輸出端側量殘壓Ures，，這個殘壓值只用來表明

10次沖擊的保護穩定性，如無波形突變、殘壓高低不穩等，可用來判定電壓保護水平。



三、 GB/T 18802. 21中指出，防雷產品可能影響網絡傳輸?shù)募夹g(shù)參數中，對于數字信號系統有串聯電阻、插人損耗、回波損耗、近端串擾、比特差(誤碼率)、傳

輸速率等.其中插人損耗、回波損耗，近端串擾是信號類防雷產品靜態測試的必測內容(不同種類防雷產品會稍有差別)，因此在設計防雷產品時，要充分考慮這些參量。

GB/T18802. 21規定，插人損耗在防雷產品預定使用的傳輸應用頻率范圍內的參考值為1.0dB，一般信號類防雷產品為0.5dB,試品為0.3dB.要降低產品插人損耗，必須注意制作PCB的線寬、線厚、線間距、串聯電阻的選擇。 回波損耗是衡量防雷產品與被保護系統波阻抗匹配程度的一個參數。一般對于典型情況下要求10dB.對有特殊要求的數據傳翰系統要求20dB以上.在防雷產品預定使用的傳愉應用頻率范圍內，近端串擾值要小于40dB.



四、在不同的供電制式、不同的工作電壓以及不同的安裝位置情況下，要求有不同的最大持續運行電壓Uc。此外，還應針對波動較大的電網(例如城郊電網)，實事求是地適當提高Uc級別選取標準。



五、應注意限制電壓、開關型防雷產品的放電電壓、殘壓等概念的異同。主要是測試方法不同.有的是靜態測試，有的是動態測試。限制電壓用規定波形和幅值的沖擊電壓測量、開關型防雷產品的放電電壓用1.2/50    us沖擊電壓測量放電(點火)電壓、殘壓用8/20 us沖擊電流測量。在動態測試中，測試信號不一樣。測試結果也會大不一樣。例如，當沖擊電流通過防雷產品時.在防雷產品端子端呈現的電壓峰值與沖擊電流通過防雷產品時的波形和幅值有關.一般防雷工程檢淵所使用便攜式的測試儀，只能測試某一波形下較小幅值的殘壓.比如，我們可能側試的是3 kA/6 kV(1.2/50us和8/20us)電流/電壓混合波形下的殘壓。它實際上要比通過真正雷電浪涌電流時產生的殘壓要小得多. 限制電壓屬于動態測試.例如，可用雷電浪涌測試儀，一種采用能模擬雷擊產生高能量浪涌的儀器進行動態測試，其測試波形為混合波(開路電壓波形為1.2/50us,短路電流波形為8/20us.掌握防雷產品殘壓的變化情況.確保殘壓低于系統的絕緣水平。

信號網絡類防雷產品限制電壓測試應使用1. 2/50us電壓波測試.

根據GB/T18802. 21.信號防雷產品要用1. 2/50us電壓波沖擊，以測試其啟動電壓，并要求輸出電壓以大約10%的幅度分級增加對防雷產品施加沖擊，直至觀察到放電.

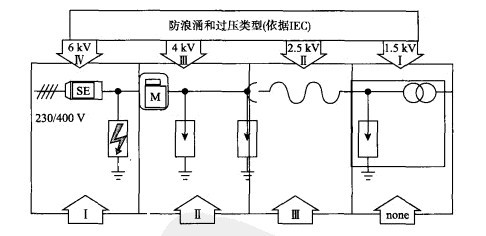

六、電壓保護水平Up應大于或等于限制電壓的最大值，低于相應位置保護的設備的耐沖擊過電壓額定值。也即與設備的絕緣等級相配合(圖1).

      圖1依據IEC 防雷產品電壓保護水平與絕緣配合



七、防雷產品的直流電壓又稱壓敏電壓，壓敏電壓屬于靜態側試，能說明在連續的工作電壓下防雷產品是否工作正常。



八、對于除放電間隙外的防雷產品.要想發現其老化的程度，可進行泄漏電流測試。當泄漏電流太大或泄漏電流變化較快，就應考慮更換。否則，易引起防雷產品發熱、爆炸〔熱崩潰)現象發生.泄漏電流是防雷產品檢測機構例行周期檢測的參數之一。劣化現象常發生在防雷產品長時間工作于惡劣環境或直接受雷擊浪涌時.其性能下降、原技術參數改變.尤其是氧化鋅壓敏電阻等器件，每次浪涌沖擊(不一定是雷擊浪涌)都會引起其性能下降。經過一定次數沖擊后.其性能、技術指標已不能滿足要求。



九、多極防雷產品的優點主要有體積小、便于安裝、連接導線短、適用于多種保護模式等，有的還實現了多級保護的能量配合.總放電電流的確定對接地線截面的選擇有幫助.



十、耐沖擊過電壓額定值或者叫標稱沖擊耐受電壓是由制造商為設備或設備某一部分指明的沖擊耐受電壓值.表征其絕緣材料對沖擊過電壓的特定耐受能力.在IEC 60664-11. 3. 9. 2中有專門的定義。一般主要考慮相線與地之間的共模沖擊耐受電壓。

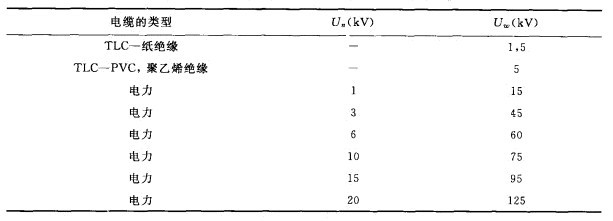

例如:通訊電纜和電力電纜的沖擊耐受電壓一般如表2所示。

表2 作為電纜類型的函數的沖擊耐受電壓



十一、防雷設備檢側是對防雷設備用目側法、計算法進行外觀、標準、質最、完整性、銹蝕情況、焊接、防腐等的查看，隱蔽工程還需照相取證.完成相關檢查工作除需要將有關防雷技術條文記在心中外，還需要有一定的電工、鉗工、焊工等知識，需要積累一定的經驗。



十二、用各種專用和通用儀器、儀表對防雷設備的各項參數進行準確測量時，需要學習相關的測試理淪，還須掌握測試儀表、設備的性能，使用方法等。
