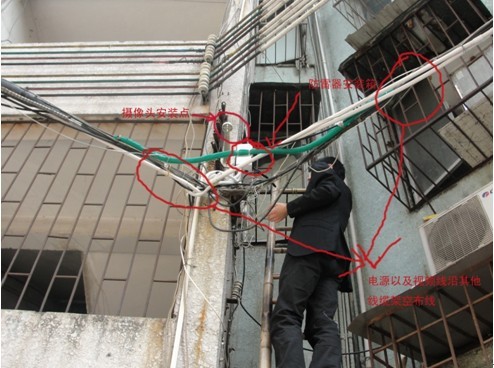

現場狀況：該監控工程是小區監控的項目。事故攝像頭安裝在居民樓的外墻上。具體見下圖：
攝像頭依靠安裝在居民樓外墻上的支架固定。
防雷器安裝在支架旁邊的塑料材質的箱體里面。攝像頭的電源線和視頻線沿其他線纜套
PVC管架空布設。上方1米左右為電力線纜。

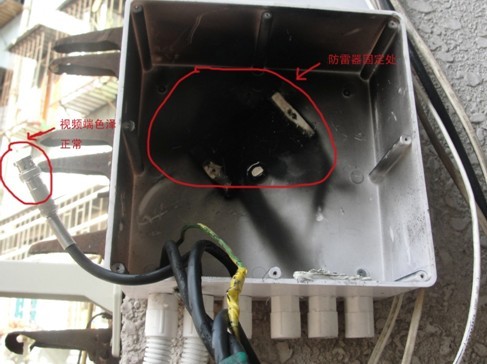

下圖為防雷安裝箱內部狀況：
防雷器安裝箱內防雷器固定處已經燒焦。視頻接線端子色澤正常。

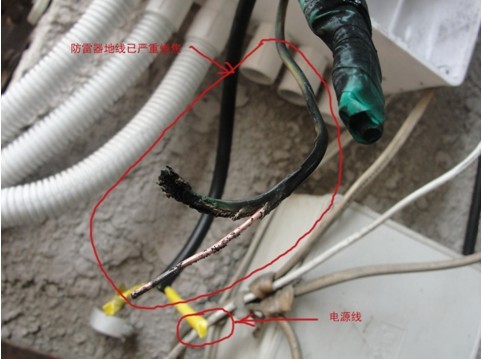

下圖為電源線以及地線狀況：
地線已經嚴重?zé)梗娫淳€撥開黃色絕緣膠布，未見嚴重?zé)购圹E。
用萬用表對火線，零線，地線之間的電壓進行測量。火線與零線間的電壓為225Ｖ，火線與地線間的電壓為６６Ｖ，零線與地線間的電壓為２２Ｖ。２０分鐘后又進行一次測量，火線與零線間的電壓為２２５Ｖ，火線與地線間的電壓為５１Ｖ，零線與地線間的電壓為１４V。后從現場人員處了解該電源線的火線以及零線是從監控機房布線過來，地線取附近電力線的零線作為地線（該電力系統為三相四線，零線有重復接地）。
損壞的防雷器電源接線端子和視頻端子未見嚴重?zé)龤КF(xiàn)象，打開防雷器，
防雷器內部已嚴重?zé)龤В瑑?nèi)部防雷地接線柱（外部的接地線與此處連接）處電路板已燒穿，與其靠近的一個壓敏電阻已經燒掉一半。
經研究是因為防雷器選用不合格產品，內部器件無法脫扣導致起火燃燒。
