聯通基站防雷問題分析，隨著通信事業的不斷發展，綜合通信機房的雷電防護受到了相當的重視，各地分公司也按照國家標準和部里的標準對基站進行了相應的防雷改造，安裝了雷電浪涌保護器
隨著通信事業的不斷發展，綜合通信機房的雷電防護受到了相當的重視，各地分公司也按照國家標準和部里的標準對基站進行了相應的防雷改造，安裝了雷電浪涌保護器（SPD），但是部分基站仍然被雷擊壞，在這樣一個前提下，2008年12月，安普迅公司人員在廣西聯通公司相關同事的支持陪同下，對南寧市三個典型基站的防雷及接地情況進行了綜合勘察，希望通過這次勘察，以點帶面，能對廣西聯通公司基站的整改提出有建設性的意見。
正是由于我們對當前信息產業時代的雷電安全防護有著深刻、充分、全面的認識，對客戶需求進行了詳細的分析，才能不斷拓展我們的產品種類范圍，不斷更新防護技術。我們以堅定的毅力、品質加上創新、遠見、能力以及緊箍時代脈搏的觸覺，在雷電安全防護這個日新月異的領域謀求長期的發展。
2.1. 基站環境分析
2.1.1南寧市年雷暴日在84.6，柳州67.3,桂林90,玉林102.6,梧州93.5,北海83.1,欽州96.5,百色76.8,河池64,均屬于屬于多雷區和強雷區；
2.1.2 高山基站約占20%,其中一半以上建在石頭山上,大多數沒有地網。現場勘探的伊嶺巖基站海拔100多米，地網采用單根引下線向山下引接。
2.1.3 郊區土坡基站約占10%，現場勘探了騰翔基站。
2.1.4 市內樓頂基站約占50%，現場勘探了藥科學校基站。
2.1.5電源線架空引入，沒有專用變壓器；
2.1.6在機房內的總配電箱安裝有40kA三相防雷器，開關電源屏內雙電源自動切換裝置后安裝有40kA三相防雷器，開關電源直流輸出端沒有安裝直流浪涌抑制模塊。防雷器均有不同程度的損壞。其中伊嶺巖基站防雷器全部損壞，騰翔基站電源箱及開關電源防雷器損毀；
2.1.7天饋線在進入機房以后，在走線架上將金屬外護層互連為一條地線后接機房的總地排
2.1.8機房采用大星形接地方式，所有設備的地線沿走線架布放，匯集到機房總接地排。
2.1.9騰翔基站匯流排被盜，接地線被盜，室內接地連接線被盜，室外接入地網引線被盜；
2.1.10藥科學校基站室外接入地網引線被盜；
2.1.11 多數基站未加裝天饋線防雷器，現場騰翔及藥科基站未加裝。
2.1.12 目前的問題是： 地網的建設和改造問題；電源防雷器的更換與加裝； E1口防雷器的更換與加裝；天饋防雷器的更換與加裝；防雷器及設備接地綜合布線。
2.2. 基站防雷存在的主要問題
2.2.1移動基站雷電入侵的途徑
如圖1所示，由于基站的鐵塔很高，鐵塔構成的直接雷擊防護范圍使得基站不會受到雷電的直接閃擊。

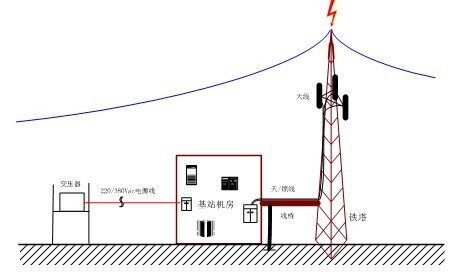

圖1 基站鐵塔構成的直接雷擊防護范圍示意圖
對移動基站而言，主要應考慮以下途徑對基站設備的威脅：
2.2.1.1雷電過電壓-感應雷（靜電感應）
圖2 基站的外接線路上形成的靜電感應過電壓示意圖
如圖2所示，基站的供電線纜或信號線位于雷擊點附近，在負極性雷放電的向導階段，向導通道中充滿了負電荷，他對架空線產生靜電感應作用，使架空線上距向導通道附近的部分累積起正電荷；當向導發展到地面以后，主放電開始，向導通道中的負電荷自下而上迅速中和，從而使架空線上原先被束縛的正電荷被迅速釋放，形成沿架空線傳播的暫態過電壓波。
2.2.1.2 雷電過電壓-感應雷（電磁感應）

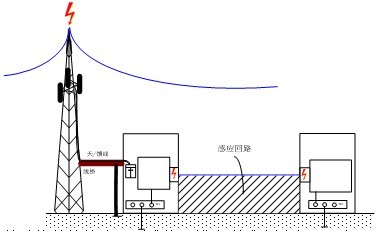

圖3 基站的外接線路上形成的共模電磁感應過電壓示意圖

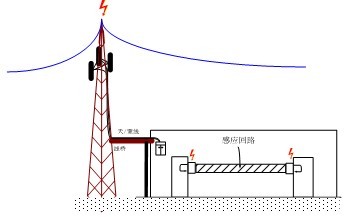

圖4 基站線路上形成的共模電磁感應過電壓示意圖
如圖3、圖4所示，當鐵塔或基站附近落雷時，在基站設備的內、外部連接線纜上會由于上述落雷時產生的電磁場而在回路中感應出共模及差模過電壓。
2.2.1.3 地電位反擊
如圖5 所示，當鐵塔落雷時，雷電流沿鐵塔入地，接地裝置上的地電位將因此而抬升，此抬升的地電位將由基站設備的接地引入線漫延至設備接地端而造成設備的損壞。

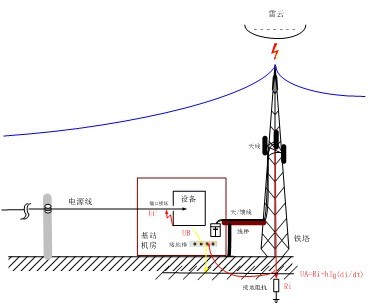

圖5 基站設備受地電位反擊示意圖
結合中國移動通信企業標準QB-W-011-2007《基站防雷與接地技術規范》及信息產業部部標YD/T 5098¾2005《通信局（站）雷電過電壓保護工程設計規范》，并根據基站的現場情況，安普迅公司首先對廣西聯通公司基站的雷電防護提出了一些整改建議，接下來，安普迅公司對廣西聯通公司的基站雷電防護綜合整治提出一些整治建議方案。 安迅防雷m.tianhengkj.cn
