一、基站狀況：
高度50米，砂石土壤地質，接地電阻97歐姆，電源線架空引入，無B級防雷器，C級防雷器損壞，無D級防雷器，無天饋防雷器，無均壓環
1) 架空線接入；
2) 室外接地排被盜；
3) TN接線模式
4) 匯流排與地網引入線25平方毫米，不符合要求
5) 測量地阻值97?
6) 室內未安裝B級防雷
7) 電源柜防雷器擊毀
8) 防雷器損壞沒有更換
9) 未安裝天饋線防雷器
10) 未安裝直流電源防雷器
11) 雙GSM 基站、單CDMA基站
12) 環境監測系統未加裝防雷器
二、改造項目：
a. 地網改造；
b. 架設均壓環及多點接地；
c. 走線架地線整理；
d. 安裝更換防雷器；
三、具體實施
3.1 地網改造
根據基站現場地理環境狀況，制定出地網重建方案：沿基站外圍進行挖溝，寬度30公分，深度70公分，由鐵塔交界處向兩側分別延伸20米，中間10米處及末端兩處橫向開挖連接，近端橫向聯結點擊遠端橫向聯結點向下打兩個2米洞孔，放入兩根接地棒，溝道內部每隔5米打入50*50*5 2.5米角鋼，撒入長效降阻劑，用40*4鍍鋅扁鋼連接，并與舊地網及接地棒連接。
地網通過機房后面及側面兩處用40*4鍍鋅扁鋼進入機房。

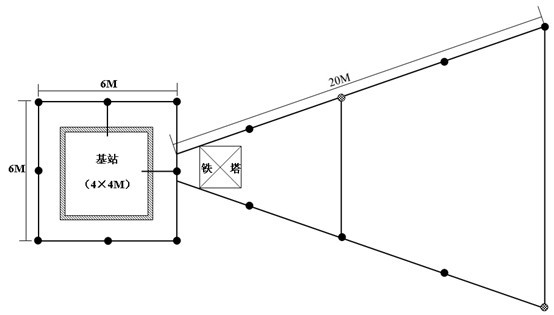

基站接地鳥瞰圖
說明：
X 非金屬接地棒 0 金屬接地棒 - 40×4鍍鋅扁鋼 @ 基站 # 鐵塔
3.2 架設均壓環及多點接地
機房內部頂端架設均壓環，均壓環一點與室內匯流排相連，另外一點直接與側面地網引入線相連。
3.3 走線架地線整理
機房內各設備應就近與均壓環用BVR16平方導線進行可靠連接。包括交流電源配電箱、開關電源、GSM設備、CDMA設備、SDH設備、ODF、DDF、環境監控設備等。
3.4安裝更換防雷器
根據現場環境選配出適合防雷器。其中：
配電箱入口處加裝B級防雷箱一套，型號為AM120B；
開關電源柜C級防雷模塊更換，型號為AM40B；
直流電源排加裝直流電源模塊一套，型號為AM40-48;
GSM900MHz，GSM900MHz饋線進入機房入口處加裝1/4波長短路型天饋防雷器，型號為AR22D-1/4，共計12套。
3.5 其他
匯流排與地網引入線更換，由原來25平方毫米更改為95平方毫米。
四、內部驗收報告
（略）
五、依據
《基站防雷與接地技術規范》QB-W-011-2007
《通信局（站）雷電過電壓保護工程設計規范》YD/T 5098¾2005
《建筑物防雷設計規范》GB 50057-94（2000版）
《施工現場臨時用電安全技術規范》（JGJ80-91）
《建筑安裝工程質量評定統一標準》（GBJ300-88）
《電氣裝置安裝工程施工及驗收規范》（GB50168、GB50169、GB50254-259）
